某センター様・B2階駐車場漏水調査

B2階駐車場漏水調査

1.散水調査前

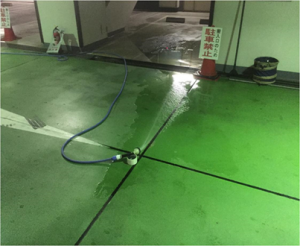

2.散水調査開始(伸縮目地に散水を始め)
3.サーモカメラにて撮影・散水部分の水たまり部は、低温の為、青色に水が無い部分は黄色となります。
4.散水調査開始から10分経過
5.B2F漏水ヶ所・天井ジョイント部から漏水
6.B2F漏水ヶ所・サーモカメラにて撮影(漏水部)
7.B2F漏水箇所・漏水部
8.B1F 14駐車スペースの伸縮目地からの漏水あり・補修方法(①伸縮目地を撤去し低粘土のコニシエポキシボンドを流します。②中粘土のコニシエポキシボンドを注入③バックアップ材を入れ、シーリング充填④バックアップ材を入れシーリング充填)
9.B2F漏水箇所
10.B2F漏水箇所・サーモカメラにて撮影(色の変化あり、この部分に水がある事を示しています)
11.B1F 14駐車スペース前車路の伸縮目地からの漏水の疑いあり・補修方法(①伸縮目地に注入孔を開け②低粘土のコニシエポキシボンド206を注入します③注入孔はシーリング材で補修
12.B2F漏水箇所
13.B2F漏水箇所・サーモカメラにて撮影(色の変化あり、この部分に水がある事を示しています)
13.B2F漏水箇所・B2F車路方面天井貼り入隅部からの漏水
14.B2F漏水箇所・B2F車路方面天井貼り入隅部からの漏水
15.B2F漏水箇所・落下ヶs
16.散水調査開始 B1F
17.散水調査開始 B1F・散水開始から10分経過
18.側水内浮き・補修方法(中粘土コニシエポキシボンド209を注入)
19.B2F天井入隅部より漏水
20.B2F漏水箇所・サーモカメラにて撮影(色の変化あり、この部分に水がある事を示しています)
21.B2F天井入隅部より漏水
22.B2Fシャッター天井付近より漏水
23.B2F漏水箇所・サーモカメラにて撮影(色の変化あり、この部分に水がある事を示しています)
24.BF2シャッター天井付近より漏水
25.B2F漏水箇所
26.B2F漏水箇所・サーモカメラにて撮影(色の変化あり、この部分に水がある事を示しています)
27.B2F漏水箇所
28.c
29.B2F漏水箇所・サーモカメラにて撮影(色の変化あり、この部分に水がある事を示しています)
30.漏水箇所
31.B2F漏水箇所・サーモカメラにて撮影(色の変化あり、この部分に水がある事を示しています)
32.漏水箇所
33.B2F漏水箇所・サーモカメラにて撮影(色の変化あり、この部分に水がある事を示しています)
